Kako se enožilni kabli brez ovoja po standardu EU uporabljajo v sodobnih električnih sistemih?

Električna napeljava v krmilnih omaricah, razdelilnih ploščah, strojih in gradbenih sistemih pogosto zahteva kable, ki jih je mogoče učinkovito napeljati skozi omejene prostore, hkrati pa ohraniti stabilno električno izolacijo in prevodnost. Za razliko od kablov z dodatnim zunanjim plaščem so enožilni kabli brez ovoja zasnovani s kompaktnejšo konstrukcijo, zaradi česar so primerni za številne aplikacije fiksnega ožičenja in notranjih povezav.

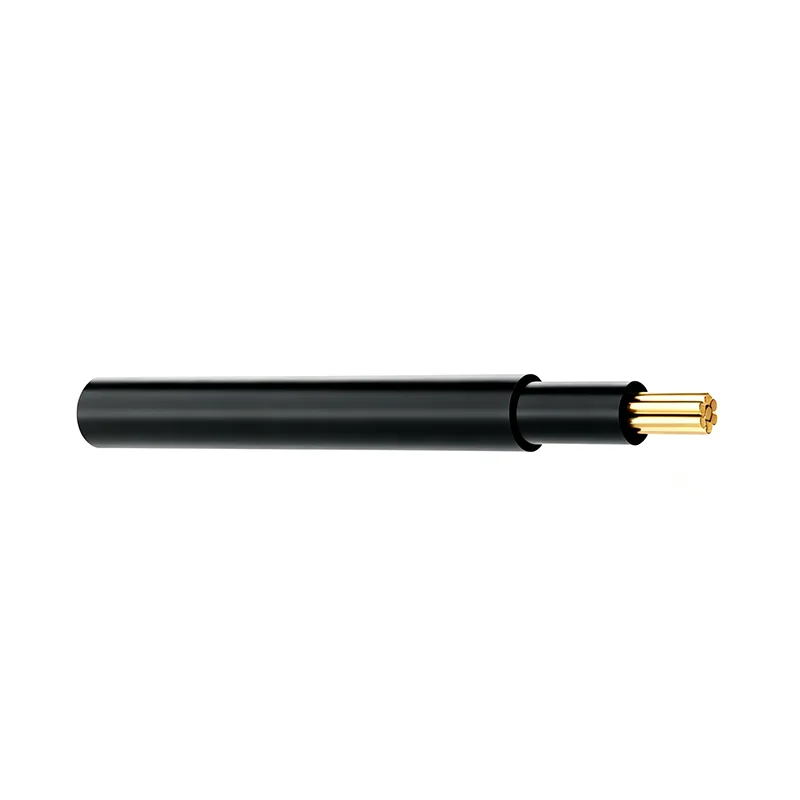

TheStandardni EU enožilni kabli brez ovojadobaviteljLINSHENGso zasnovani za nizkonapetostne električne aplikacije po evropskih standardih. Paleta izdelkov uporablja bakrene vodnike brez kisika, podpira konfiguracije polnih in vijugastih vodnikov in je na voljo s PVC ali prilagojenimi izolacijskimi materiali. Trenutna specifikacija izdelka pokriva območje nazivne napetosti 450/750 V in preseke prevodnikov od 1,5 mm² do 25 mm².

Zakaj so enožilni kabli uporabni za notranje ožičenje?

Učinkovito usmerjanje v omejenih prostorih

Električne omare in oprema za avtomatizacijo vsebujejo številne komponente, sponke, stikala, releje in krmilne naprave. Ožičenje mora pogosto potekati skozi ozke kanale in slediti določenim potem med komponentami.

Enožilna konstrukcija olajša usmerjanje in organiziranje posameznih žic. Monterji lahko razporedijo različne vodnike glede na postavitev omare, namesto da bi uporabljali večji večžilni kabel, kjer so potrebne posamezne povezave.

Jasnejše električne povezave

Posamezne vodnike je mogoče identificirati in napeljati ločeno, kar lahko poenostavi delo pri povezovanju znotraj razdelilnih plošč in krmilnih omar. S pravilnim označevanjem in organiziranim usmerjanjem lahko prihodnji pregled in vzdrževanje postaneta učinkovitejša.

Prilagodljiva konfiguracija

Različna vezja lahko zahtevajo različne velikosti vodnikov. Razpon enožilnih kablov, ki pokriva več presekov, omogoča načrtovalcem sistema, da izberejo velikost vodnika glede na trenutne zahteve, pogoje namestitve in veljavne električne predpise.

Kje se ti kabli običajno uporabljajo?

Električne krmilne omare

Krmilne omare vsebujejo veliko število notranjih električnih priključkov. Napajalna vezja, krmilna vezja, signalni vmesniki in povezave komponent lahko zahtevajo različne velikosti prevodnikov in poti.

TheStandardni EU enožilni kabli brez ovojase lahko uporablja za notranje ožičenje v omari, kjer veljavna metoda namestitve dovoljuje to vrsto kabla. Njihove prilagodljive značilnosti usmerjanja lahko pomagajo monterjem ustvariti organizirane poti ožičenja znotraj omejenega prostora v ohišju.

Razdelilne plošče

Razdelilne plošče zahtevajo zanesljive povezave med vhodno močjo, napravami za zaščito tokokrogov, priključnimi bloki in odhodnimi tokokrogi. Enožilni vodniki se lahko uporabljajo za notranje povezave, če izbrana vrsta kabla in način vgradnje ustrezata zahtevam električnega sistema.

Oprema za industrijsko avtomatizacijo

Industrijski stroji običajno vsebujejo motorje, senzorje, krmilne komponente, releje, sisteme PLC, kontaktorje in druge električne naprave. Razporeditev ožičenja mora ustrezati fizični postavitvi teh komponent, hkrati pa ohranjati zanesljive električne povezave.

Kabli LINSHENG se lahko uporabljajo za notranje električne povezave v opremi za avtomatizacijo in proizvodnih strojih, kjer specifikacije kabla ustrezajo pogojem delovanja.

Gradnja električnih sistemov

Enožilni kabli po evropskem standardu se uporabljajo tudi v ustreznih stanovanjskih in komercialnih električnih napeljavah, vključno z razsvetljavo, distribucijskimi povezavami in fiksno notranjo napeljavo.

Dejansko uporabo je treba vedno določiti z veljavnimi nacionalnimi predpisi o namestitvi, vrsto kabla, velikostjo vodnika, nazivno napetostjo, okoljem namestitve in zahtevanim načinom zaščite.

Katere električne parametre bi morali kupci preveriti?

Zgornje specifikacije je treba obravnavati kot parametre, specifične za izdelek. Za določeno namestitev morajo kupci pred naročilom potrditi veljavno vrsto kabla, konstrukcijo prevodnika, izolacijski material, temperaturno oceno in regulativne zahteve.

Kako velikost prevodnika vpliva na izbiro kabla?

1,5 mm² za manjša vezja

Možnost 1,5 mm² ima največjo upornost prevodnika 12,1 Ω/km in se lahko upošteva za primerne aplikacije ožičenja z nižjim tokom, kjer zahteve za namestitev dovoljujejo to velikost prevodnika.

2,5 mm² za splošne električne povezave

Različica s premerom 2,5 mm² ima največjo upornost prevodnika 7,41 Ω/km in se običajno upošteva za širši obseg zahtev za električno povezavo. Dejanski dovoljeni tok je odvisen od načina namestitve, temperature okolja, združevanja, izolacije in veljavnih standardov.

4 mm² do 10 mm² za višje tokovne zahteve

Možnosti 4 mm², 6 mm² in 10 mm² zagotavljajo postopno večje prereze vodnikov za aplikacije, ki zahtevajo večjo zmogljivost prenosa toka. Kupci bi morali izračunati zahtevano velikost vodnika na podlagi dejanske obremenitve in pogojev namestitve, namesto da bi izbirali samo glede na nazivno moč opreme.

16 mm² in 25 mm² za večje priključke

Možnosti 16 mm² in 25 mm² sta na voljo za električne sisteme, ki zahtevajo večje vodnike. Za te aplikacije je treba pri izbiri kabla upoštevati padec napetosti, način namestitve, temperaturo okolice, skupino vodnikov in pogoje kratkega stika.

Kakšna je razlika med polnimi in vijugastimi vodniki?

Trdni prevodniki

Trden prevodnik je sestavljen iz enega samega prevodnega elementa. Zagotavlja lahko razmeroma stabilno strukturo za fiksno ožičenje in se običajno upošteva, če kabla ni treba pogosto premikati.

Ustreznost polnega vodnika je odvisna od okolja namestitve, zahtev glede upogibanja, izvedbe sponk in veljavnega standarda kabla.

Vpredni vodniki

Napredni vodnik je sestavljen iz več manjših žic, združenih v en prevodnik. Ta konstrukcija na splošno zagotavlja večjo prožnost kot trdni vodnik z enakim prečnim prerezom.

Nasedle konfiguracije so lahko uporabne, kadar mora ožičenje slediti ukrivljenim potem ali ko je prostor za namestitev pomemben zaradi prilagodljivosti.

Kaj je treba upoštevati pri nameščanju kablov brez ovoja?

Zaščita pred mehanskimi poškodbami

Kabel brez ovoja nima enake dodatne mehanske zaščite, ki jo zagotavlja konstrukcija z ovojom. Zato ga je treba namestiti samo v aplikacijah in na lokacijah, kjer je izbrana vrsta kabla dovoljena in je po potrebi zagotovljena ustrezna zaščita.

Pravilno usmerjanje

Pri napeljavi kablov se je treba izogibati ostrim robom, pretiranemu upogibanju, premikajočim se komponentam, prekomernim virom toplote in drugim pogojem, ki bi lahko poškodovali izolacijo. V električnih omaricah morajo biti vodniki razporejeni tako, da preprečujejo nepotrebne mehanske obremenitve.

Ustrezna odpoved

Sponke, konektorji, objemke in druge priključne komponente morajo biti združljive s tipom in presekom prevodnika. Slab zaključek lahko poveča kontaktni upor in ustvari lokalno segrevanje.

Razmislite o združevanju kablov

Če je več obremenjenih vodnikov nameščenih skupaj, se lahko zmanjša odvajanje toplote in bo morda treba prilagoditi dovoljeni tok. Zato je treba pri določanju tokovne nosilnosti upoštevati pogoje namestitve in veljavne predpise.

Kako temperatura vpliva na izbiro kabla?

Temperatura okolja

Temperatura okolice vpliva na toplotno učinkovitost električnega kabla. Kabel, nameščen znotraj vroče nadzorne omare, lahko deluje pod drugačnimi pogoji kot isti kabel, nameščen v hladnejšem okolju.

Navedeno delovno temperaturno območje kabla je treba primerjati z dejanskimi pogoji namestitve.

Delovna temperatura vodnika

Trenutna specifikacija izdelka zagotavlja območje delovne temperature od -30 °C do +90 °C. Dovoljeni tok in dejanski dvig temperature sta še vedno odvisna od načina namestitve in ustreznih električnih zahtev.

Kratkotrajne temperaturne razmere

Specifikacija izdelka navaja kratkotrajno temperaturno zmogljivost do +250°C. Tega parametra si ne smemo razlagati kot stalno delovno temperaturo in ga je treba ovrednotiti v skladu z veljavnim kabelskim standardom in posebnimi pogoji delovanja.

Zakaj so evropski standardi pomembni za nabavo kablov?

Standardizirane zahteve za izdelke

Evropski kabelski standardi določajo zahteve v zvezi s konstrukcijo prevodnika, električnimi lastnostmi, izolacijo, dimenzijami in preskušanjem. Uporaba kabla, oblikovanega v skladu z veljavnim standardom, lahko poenostavi izbiro izdelkov za projekte, ki služijo evropskim trgom.

Projektna dokumentacija

Industrijski projekti in proizvajalci električne opreme morda potrebujejo tehnično dokumentacijo, ki dokazuje, da izbrane komponente ustrezajo določenim standardom in zahtevam trga.

LINSHENG opredeljuje EN 60228 in HD 21.13 kot veljavna standarda za svoj nabor enožilnih kablov po standardu EU, skladnost s standardi CE, RoHS in REACH pa je mogoče zagotoviti glede na zahteve kupcev in trga.

Posebne tržne zahteve še vedno veljajo

Kabel, ki ustreza standardu EU, ne bi smel samodejno veljati za primernega za vsako namestitev v vsaki evropski državi. Pred nabavo je treba pregledati tudi nacionalne predpise o ožičenju, načine namestitve, požarne zahteve, okoljske pogoje in specifikacije projekta.

Kako naj kupci primerjajo različne dobavitelje kablov?

Kateri testi kakovosti so pomembni za enožilne kable?

Preizkušanje upornosti prevodnika

Preizkušanje upornosti prevodnika pomaga preveriti, ali prevodnik izpolnjuje določene električne lastnosti. Dosleden upor je pomemben za stabilen prenos toka in predvidljivo delovanje padca napetosti.

Natezno in raztezno testiranje

Mehansko testiranje se lahko uporablja za oceno prevodnikov in izolacijskih lastnosti. Meritve natezne trdnosti in raztezka zagotavljajo informacije o tem, kako se materiali odzivajo na mehanske obremenitve.

Pregled izolacije

Izolacijo je treba preveriti glede napak, ki bi lahko vplivale na električno varnost. Pregled lahko vključuje preverjanje dimenzij, pregled videza in električno testiranje v skladu z veljavnim standardom za izdelek.

Pregled videza

Vizualni pregled pomaga prepoznati površinske napake, dimenzijske nedoslednosti, težave s tiskanjem ali druge proizvodne nepravilnosti, preden je kabel zapakiran in odposlan.

Kako lahko LINSHENG podpira proizvajalce električne opreme?

Več velikosti vodnikov

LINSHENGzagotavlja razpon presekov vodnikov od 1,5 mm² do 25 mm², kar proizvajalcem opreme, izvajalcem električnih del in distributerjem omogoča izbiro različnih velikosti glede na zahteve projekta.

OEM usmerjena dobava

Proizvajalci električne opreme lahko zahtevajo posebne konstrukcije prevodnikov, izolacijske materiale, barve, embalažo, označevanje in tehnično dokumentacijo. Prilagojene konfiguracije kablov je mogoče oceniti glede na zahteve projekta.

Aplikacije v več panogah

TheStandardni EU enožilni kabli brez ovojase lahko upošteva za krmilne omare, razdelilne plošče, opremo za industrijsko avtomatizacijo, ožičenje strojev in ustrezne stanovanjske ali poslovne električne instalacije.
